100/1000BASE-T1 MediaConverter MATEnet

100/1000BASE-T1和100BASE-Tx/1000BASE-T之间全双工物理层转换

The 100/1000BASE-T1 MediaConverter establishes one direct point-to-point conversion between automotive ECUs using 100BASE-T1 or 1000BASE-T1 and any 100BASE-Tx and 1000BASE-T with MATEnet connector.
100/1000BASE-T1 MediaConverter在使用100BASE-T1或1000BASE-T1的车载ECU和任何带MATEnet连接器的100BASE-Tx和1000BASE-T以太网设备之间实现直接的点对点转换。

the DIP switches provide selection of master/slave, 100 or 1000Mbit/s, Legacy or IEEE Mode, and frame generation (to generate Ethernet Frames for 100/1000Mbps modes
通过DIP开关,能实现如下选择:master/slave, 100或1000Mbit/s, 传统模式或IEEE模式和帧生成(按100/1000Mbit/s速率生成以太网帧)
No packets are stored or modified. 不存储或修改任何数据包。

First on the market and highest proven reliability.
本产品是市场上的第一个同类产品,具有验证过的最大可靠性。

It uses the Marvell Phy.
它使用Marvell的Phy。


Feature产品特点
  • 1 Port 100/1000BASE-T1 Ethernet with Marvell 88Q2112 A2 Transceiver
    使用Marvell 88Q2112 A2收发器的单通道100/1000BASE-T1以太网
  • 100/1000 MBit/s Fullduplex on a single Unshielded Twisted Pair with MATEnet connector
    仅用一根使用MATEnet接插件的非屏蔽双绞线上同时实现100/1000 MBit/s全双工通信

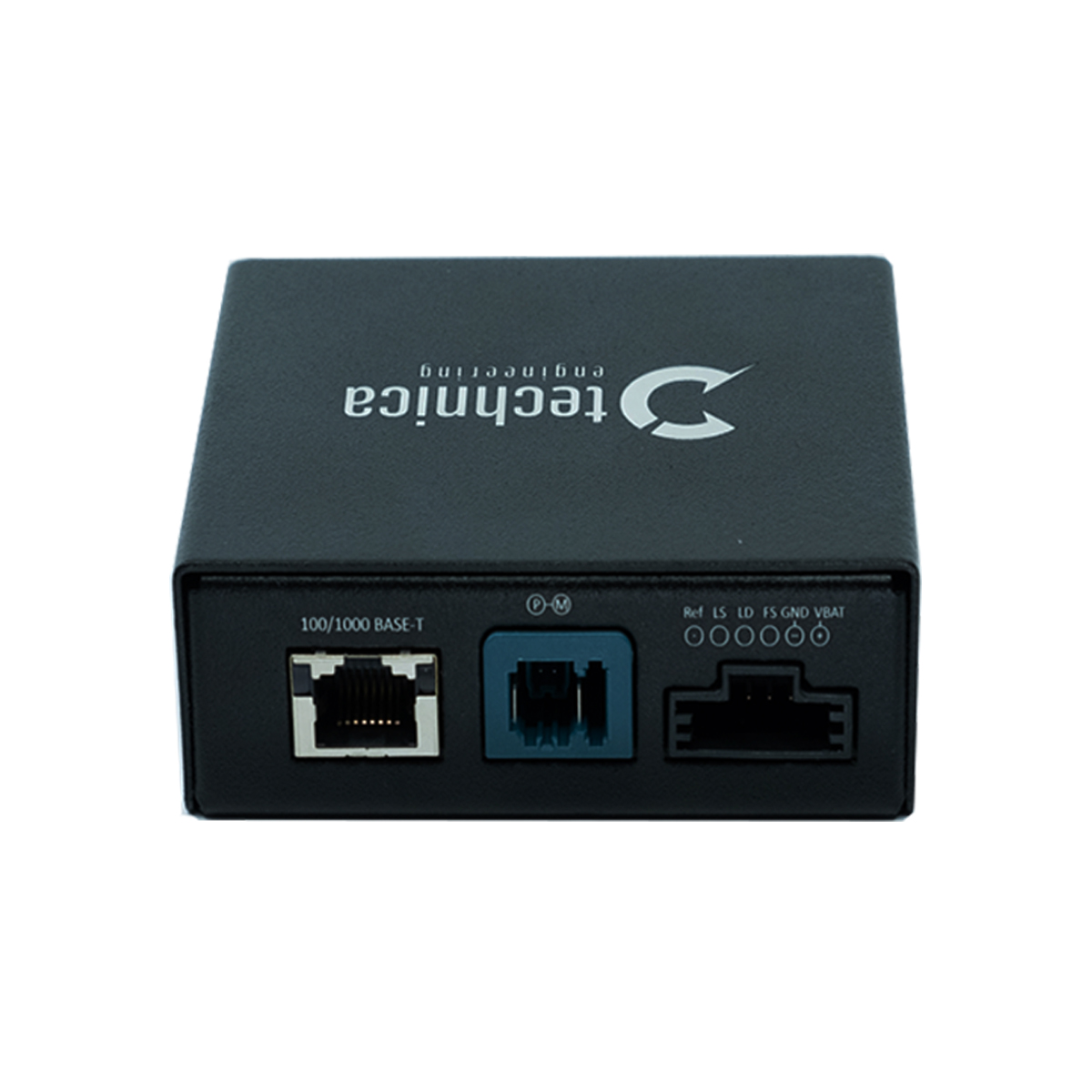

  • 1 Port 100BASE-TX / 1000BASE-T Ethernet with RJ-45 connector
    单通道的100BASE-TX/1000BASE-T以太网,使用RJ-45接插件
  • Power MQS connector
    使用MQS连接器供电
  • Special MQS connector (Input enabling force slave mode and force link down / Output enabling signal for link status)
    特殊的MQS连接器(输入使能强制slave模式和强制link down/输出使能链接状态信号)
  • Micro HDMI Debug connector.
    Micro HDMI 调试接插件
  • 4 DIP Switches for easy configuration (master/slave, 100/1000 Mbit/s, Legacy/IEEE, Frame Generation).
    4个DIP开关,易于配置(主/从,100/1000 Mbit/s,传统/IEEE,帧生成)
  • Status LEDs
    状态指示灯

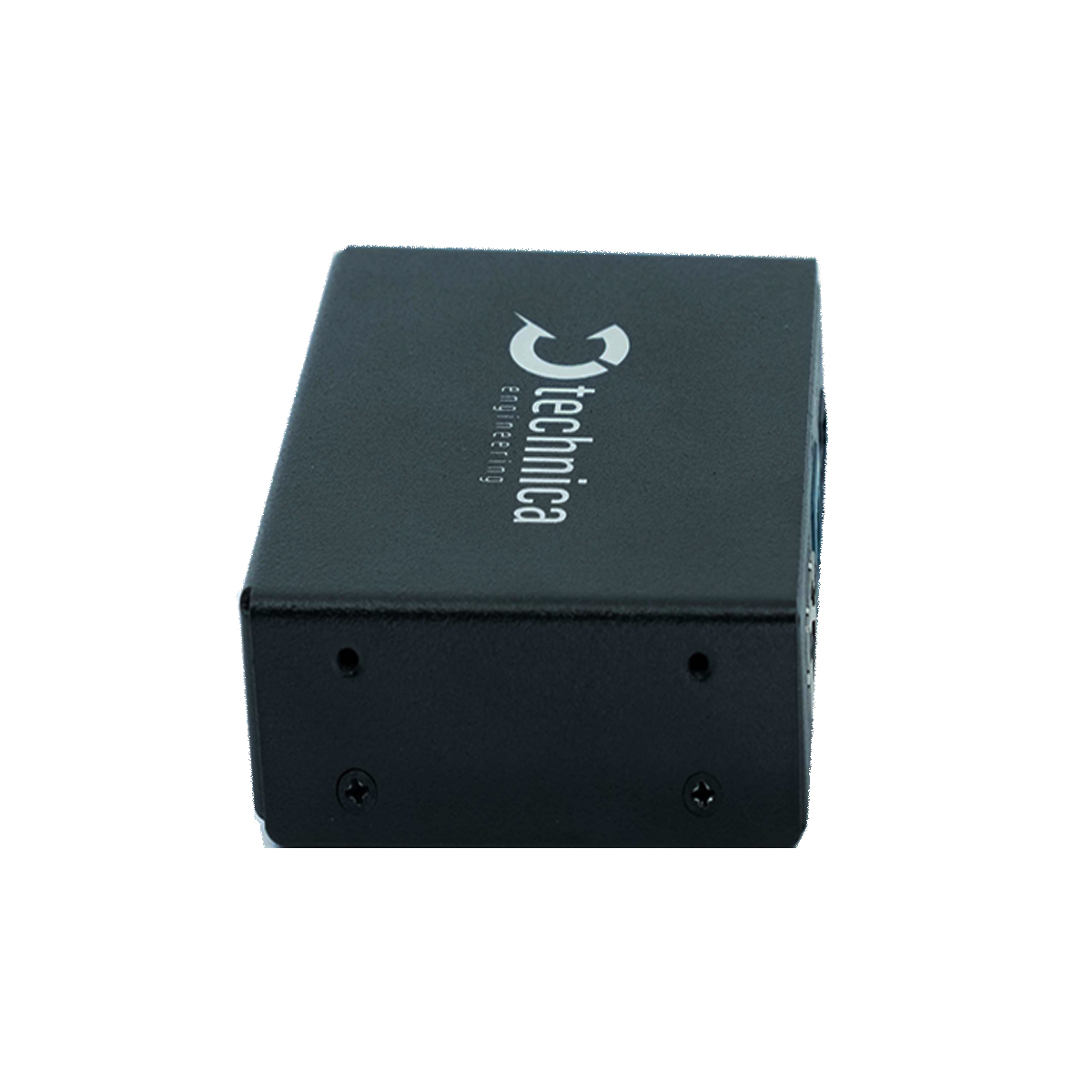

  • Robust stainless-steel case
    坚固的不锈钢表壳
  • Size 89 x 72 x 28 mm
    尺寸 89 x 72 x 28 毫米

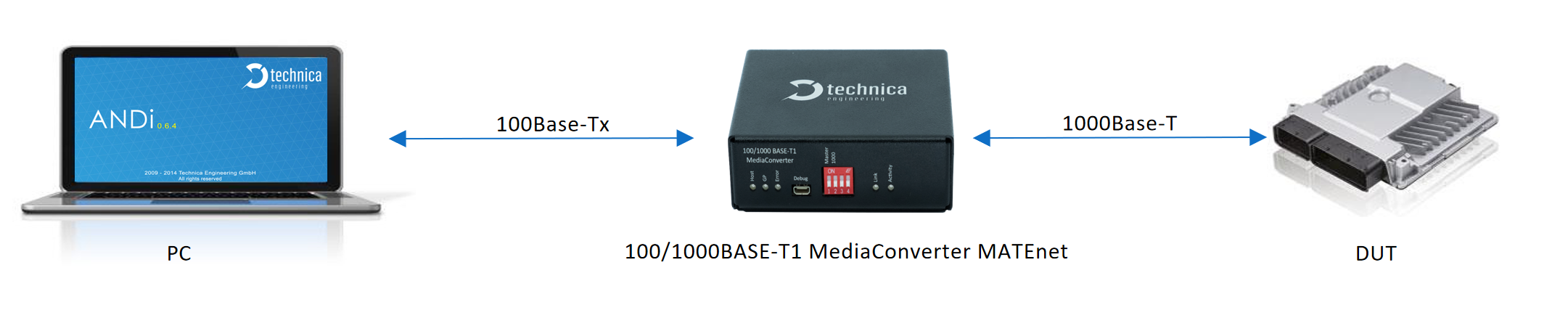

    User Case 使用案例
